Este artigo é uma continuação do texto "Ouvindo rádio com Python" e aborda um recurso que ainda estava faltando para um receptor de rádio 100% completo: decodificação RDS (Radio Data System).
RDS é um protocolo digital embutido no áudio FM, na faixa de ultrassom inaudível. Ele é responsável por carregar aqueles textos que alguns receptores FM, principalmente automotivos, exibem na tela: nome da emissora, nome da música, informações de emergência, até mesmo a hora certa que o receptor pode usar para acertar o relógio local.
No artigo anterior, descrevemos em detalhe como o sinal de rádio FM é demodulado. O sinal de áudio "cru" FM tem grande largura de banda, e contém muito mais que simples áudio:
O tom piloto de 19kHz é utilizado para gerar a portadora de 38kHz, na fase correta, que vai demodular o sinal estéreo.
O tom piloto também pode ajudar a decodificar o RDS, embora não seja obrigatório.

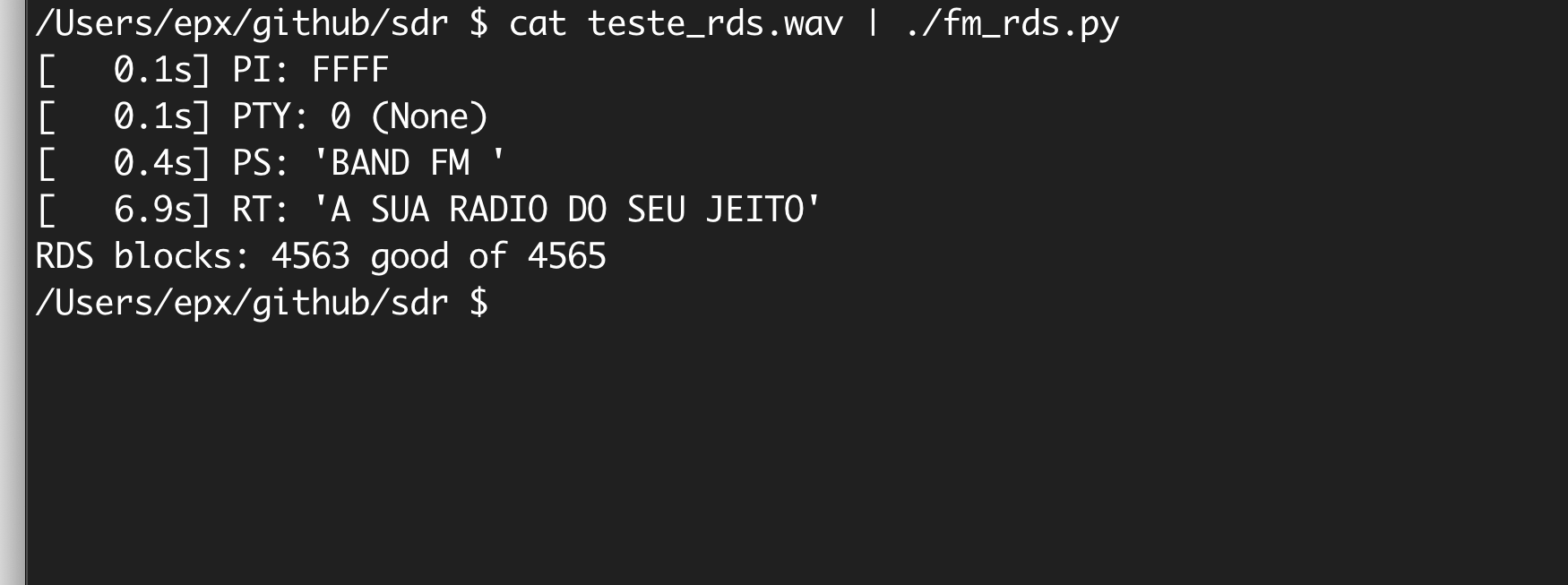

Para quem só quem quer o resultado final, este repositório possui tudo que é necessário para fazer RDS funcionar:
Sim, ao contrário dos artigos anteriores sobre DSP, neste eu joguei a toalha e pedi para o Claude escrever o decoder RDS, a partir de um esboço que eu tinha feito mas não estava conseguindo terminar. O esforço necessário estava além do que eu estava disposto a empregar na modalidade "just for fun".
E o Claude fez um bom trabalho: não só produziu um decoder RDS funcional, como respeitou o estilo do meu esboço, que seguia a trilha batida do decoder FM estéreo.

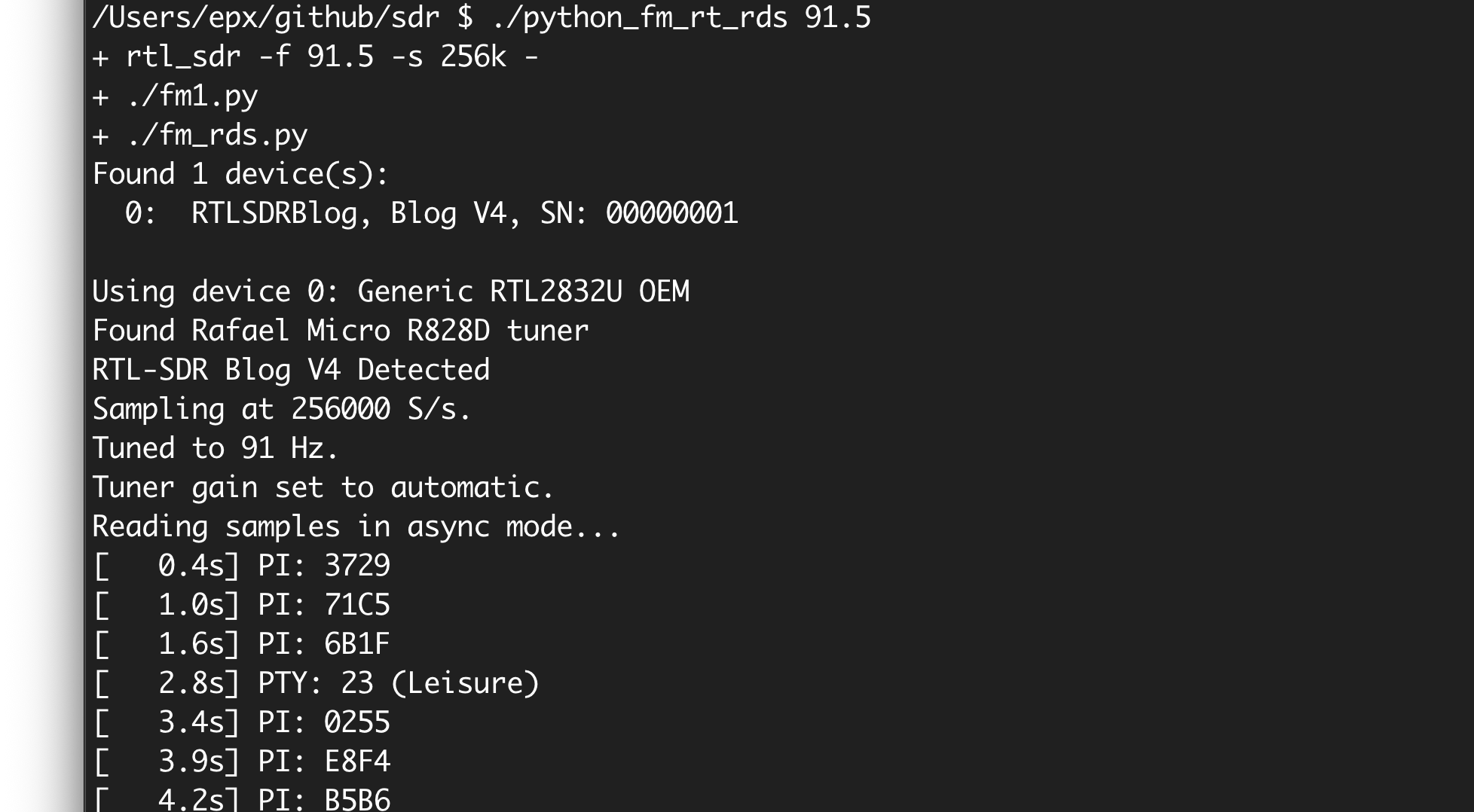

O script não detecta se o sinal RDS está presente ou se é forte o suficiente para ser decodificado. Um sintoma de falta de sinal RDS é a "detecção" de números PI aleatórios, sendo que PI é a identificação da estação e deveria ser sempre o mesmo.
Para meu azar, a única rádio local com sinal RDS forte aparentemente desligou o RDS, então não deu para fazer um vídeo com a decodificação em tempo real. Se a situação mudar no futuro, volto e preencho a lacuna.
Quando a estação está com RDS limítrofe, o sintoma é que uma e outra informação acaba sendo recuperada, e um mesmo número PI repete-se consistentemente, como no exemplo abaixo:
Como saber se o sinal RDS está lá, com certeza? O script python_fm_rds grava o áudio cru no arquivo teste_rds.raw, com taxa de 256000bps, 1 canal e 16 bits, que pode ser importado diretamente no Audacity, ou convertido para WAV usando um utilitário como o sox.
No Audacity, use a ferramenta de visualização de espectro. Se o RDS estiver presente, há dois "chifrinhos" entre 55000 e 59000Hz. O sinal RDS precisa estar uns 12dB acima do ruído de fundo para ser decodificado com conforto.
Os bits de dados são codificados para banda-base pelo código de linha Manchester diferencial. Os níveis de sinal são +1 e -1 em vez do usual +1 e 0. O sinal, quando presente, sempre tem energia. Silêncio significa ausência de sinal. A taxa de bits é 1
O sinal de banda-base é modulado por uma portadora de 57kHz. Isto faz do RDS um código BPSK, onde a portadora é modulada em apenas dois ângulos: 0º e 180º. A taxa de bits é de exatamente 1187.5bps, o que corresponde a 2375 chirps Manchester. 2375 é propositadamente igual a 57000/24 ou 19000/8. Cada chirp corresponde a exatamente 8 ciclos do tom piloto.
O primeiro passo para decodificar RDS é gerar uma portadora de 57kHz no receptor. Isso pode ser feito de duas formas, e implementamos ambas:
Em qualquer caso, a portadora RDS tem de ser exatamente o triplo da frequência do tom piloto. Isto é obrigatório tanto para a estação transmissora como para o receptor. Não basta gerar a portadora localmente e torcer que dê certo. É preciso usar o próprio sinal recebido como referência, pois cada estação e cada receptor possui um "relógio" ligeiramente diferente.
A portadora RDS da estação transmissora não é obrigada a estar em fase com o tom piloto. Apenas se requer que o defasamento seja estável. Este foi o ponto em que eu "caí do cavalo", gerando uma portadora RDS com a função cos(3t), como se fosse demodular AM-SC, quando o certo é usar uma portadora complexa cmath.exp(-3j * t).
Multiplicando o sinal RDS pela portadora complexa, obtemos um sinal complexo I/Q que contém o sinal de banda-base com um certo defasamento, mais uma cópia de alta frequência centrada em 114kHz que é o resíduo indesejável de toda demodulação.
Em vez de usar um filtro passa-baixas, nosso decoder faz um downsampling inicial de 256000 para 19000, simplesmente somando as amostras de banda-base RDS ao longo de cada ciclo completo do tom piloto. Isto não borra o sinal (cujo chirp rate é muito menor) mas elimina o resíduo de alta frequência de forma barata, sem ter de aplicar mais um filtro.
Neste ponto, temos um sinal de banda-base complexo, idealmente com apenas dois valores distintos, um 180º defasado do outro. Por ser modulação PSK, só nos importa a fase, não importa o valor absoluto. (Decodificação PSK é conceitualmente semelhante à demodulação FM analógica.)
Uma vantagem no RDS é que sabe-se de antemão a largura exata de um chirp Manchester: 8 ciclos do tom-piloto. Isto facilita a recuperação do clock mais adiante.
Se o sinal estivesse em fase com a nossa portadora de 57kHz, esses valores seriam +1 e -1. Porém, não está. Se, por exemplo, o deslocamento for de 90º, os valores observados seriam +i e -i. Precisamos detectar o deslocamento de fase e descontar seu efeito, a fim de converter o sinal para valores reais +1 e -1.
Usar o valor absoluto das amostras complexas não funcionaria aqui, pois ao fazer isso perderíamos a informação de fase (tudo viraria +1, não haveria mais -1). Extrair valor absoluto é análogo a um detector de diodo, que só pode ser empregado onde a fase não importa, como em rádio AM comercial e demodulação OOK.
O Claude implementou esta parte de fora muito elegante, usando um truque matemático para detectar a fase. É possível que a deteção de fase cometa um erro de 180º, produzindo amostras -1 que deveriam ser +1 e vice-versa, mas isto não é problema pois Manchester diferencial é imune a inversão de polaridade.
Além disso, aproveitando que a fase do RDS é estável, o deslocamento de fase é determinado por uma média móvel, aumentando a resistência a ruídos espúrios.
Neste ponto, temos um sinal +1/-1 com uma taxa de 19000 amostras por segundo. Isto dá 16 amostras por bit, ou 8 amostras por "chirp" Manchester. Precisamos recuperar o clock, ou seja, descobrir onde cada bit começa e termina.
No domínio analógico, o problema tem esta cara:
Temos o sinal RDS, que já se parece vagamente com um sinal digital; e temos o tamanho exato de cada chirp. O que temos de fazer é alinhar as duas coisas:
O processo de alinhamento é probabilístico: acha-se o deslocamento em que, na média, o sinal RDS banda-base tenha o maior contraste possível entre chirps.
Graças ao tom piloto, sabemos exatamente a largura do chirp, basta alinhar com o sinal. Se não soubéssemos, teríamos de recuperar o clock de chirp do próprio sinal.
No domínio digital, o problema tem esta cara:
...---++++++++--------++++++++----------------+++++++++++...
| chirp | chirp | chirp | chirp | chirp | chirp |
| bit 0 | bit 1 | bit 2 |
Na codificação Manchester, cada bit é codificado como dois "chirps", +1/-1 ou -1/+1. Como temos 16 amostras por bit, significa que temos (idealmente) 8 amostras positivas e 8 amostras negativas por bit. Dentro de um bit, a soma aritmética de todas as amostras tende a zero.
O algoritmo de recuperação de clock dos bits é determinar em que ponto a soma aritmética de 16 amostras produz o menor resultado possível.
O algoritmo poderia ser enganado por chirps de bits adjacentes. No exemplo acima, a soma do segundo chirp do bit 0 com o primeiro chirp do bit 1 também é zero. Porém, somar dois chirps de bits diferentes só resulta zero em 50% das vezes, enquanto somar dois chirps do mesmo bit sempre dá zero, 100% das vezes.
Para o algoritmo funcionar, é importante que os bits 0 e 1 sejam igualmente prováveis. O fato de quase metade de cada bloco RDS ser composto por bits CRC (vide adiante) ajuda a garantir isso.
Agora que sabemos onde começa cada bit, podemos fazer novo downsample para 2 amostras por bit:
... | +1 -1 | +1 -1 | -1 +1 | ...
| bit 0 | bit 1 | bit 2 |
Como se trata de um sinal Manchester diferencial, sabemos que o bit é 1 quando seu código chirp é diferente do bit anterior. Então, no exemplo acima, o bit 1 é igual a 0, enquanto o bit 2 é igual a 1. Não podemos determinar o bit 0 pois, no exemplo, não sabemos o que havia antes dele.
Cada quadro ou bloco RDS é composto de 26 bits, sendo 16 bits úteis e 10 bits CRC. Um bloco é transmitido em seguida do outro, sem qualquer prefixo ou espaçamento, no estilo serial síncrono.
De forma semelhante ao protocolo ATM, os limites do bloco são determinados de forma probabilística, com base no CRC. O sincronismo é obtido quando for encontrado um CRC correto no bitstream, e é perdido se "n" blocos seguidos se apresentarem incorretos.
O código CRC pode ser usado para correção de erros, porém muitas implementações usam-no exclusivamente para detectar blocos e erros.
O RDS possui quatro tipos de bloco: A, B, C e D. Eles são transmitidos em sequência, formando um grupo. Além do CRC correto, o sincronismo testa se os blocos estão aparecendo na sequência esperada.
A transmissão RDS nunca pára, os grupos vão se sucedendo, um após o outro. Na falta de algo novo para reportar, o RDS envia continuamente o grupo PS, com o nome da emissora.
(Em nosso decoder, esse fluxo contínuo não aparece pois ele exibe PI, PS, RT, etc. apenas quando a informação muda, o que é infrequente. Você pode rodar o script em modo debug com -d se preferir ver a saída bruta de informações.)
Como dito, um conjunto de quatro blocos A+B+C+D forma um grupo. O bloco A sempre identifica a estação. O bloco B sempre identifica o tipo de grupo. Os blocos C e D costumam carregar o "payload" e seu formato varia conforme o tipo de grupo.
Devido à enorme redundância do protocolo RDS, sua capacidade de transmissão de textos gira em torno de 50 caracteres por segundo, ainda menos do que sugere a taxa de 1187.5bps. Além disso, a transmissão de uma simples palavra pode consumir diversos grupos RDS, pois cabem apenas 2 ou 4 caracteres por grupo, a depender do tipo.
Existem inúmeros tipos de grupos RDS, há inclusive alguns cuja informação é encriptada e depende de pagamento de assinatura para ser interpretável.
Fora isso, a estação FM transmite um subconjunto arbitrário de grupos, e seu receptor FM sabe interpretar outro subconjunto arbitrário. Mesmo que seu receptor acerte a hora do relógio em função do RDS, não quer dizer que sua rádio predileta transmita essa informação. (Deveria transmitir, mas não é o caso.)
2wcom, RDS Basics (PDF).
